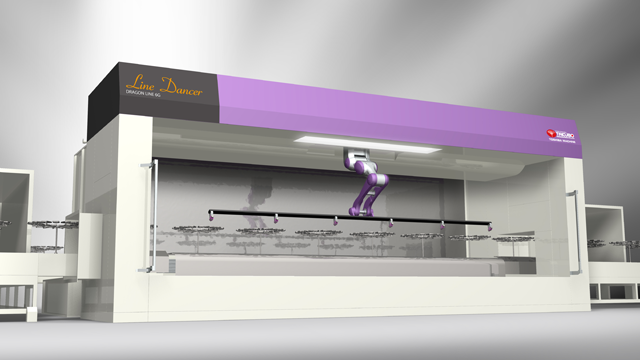

1臺機械手臂可搭載世界最大級的12把噴槍，是面向智能手機機殼及保護蓋噴涂的特化噴涂機械手。

智能手機噴涂的決定版

實現了智能手機所要求的涂膜。

伴隨著智能手機爆發性的普及，涂裝處理如何對應？這里給出一個答案。

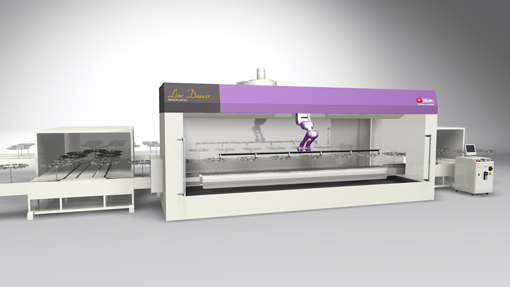

這是將折疊式手機噴涂系統所培育的技術更一步升級后所完成的機械手噴涂系統。 搬運重量20kg，1臺機械手最多可配掛12把噴槍實現了世界最大級的處理量。除此之外，為了體現生產線“停止噴涂”的噴涂構思和R技術，機械手兩側配置了附有緩沖裝置的升龍線，實現了高品質化以及能源成本的消減。

高品質超光澤涂膜的實現

比被稱為鋼琴漆的高光效果更加高級的光澤涂膜可以通過旋轉噴涂的R技術完成。

低成本的高效量產性

最大配掛12把噴槍，超精密涂料定量供給裝置注塞泵系統，噴槍管控，機械手示教的配合達到對多余涂料的消減。另外，通過配備高效的升龍傳送線，實現了能源成本的大幅消減與批量生產的共存。

設備的小型化

利用配置升龍傳送線，即使搭載12把噴槍也能防止噴房的巨大化，實現了設備的小型化。

世界最大級的小規?；?/h2>

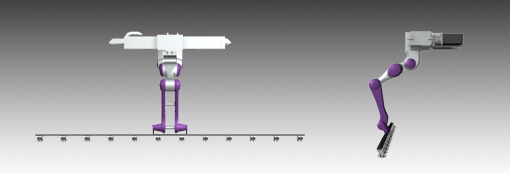

機械手臂

原有型機械手的功能增大，且外形進化的更為雅致。

• 搬運重量可達20kg，最多可搭載12噴槍

• 耐壓防爆規格

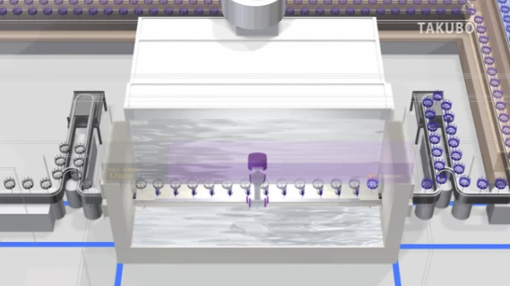

升龍線

升龍線噴涂是指為了實現噴涂機械手前工件（生產線）的噴涂而讓其暫時停止的機構，它可以防止增加噴槍時噴房寬度的擴大，減少供排氣量，從而節約了能源成本。

• 噴涂設備的小型化

• 能源成本的消減

• 高品質噴涂的實現

1.超光澤涂膜實現型 排舞

是專門面向智能手機的超光澤涂膜等最高級質感的設計規格。
15個工件呈放射狀水平放置。利用旋轉噴涂R技術的薄膜多層涂裝方式完成超光澤涂膜。
◎噴涂數據
　1組治具的工件懸掛數　　 ：15pcs／ring
　1組治具的噴涂時間　 　　 ：40sec／ring　每個約2.6秒
　每個工件的涂料使用量　　 ：2.3g／pcs

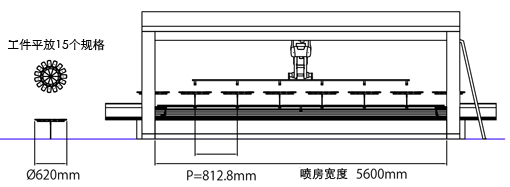

• 設計平放旋轉專用治具



• 超光澤涂膜用排舞平放規格專用圖紙



2.高品質涂膜的大量生產型　排舞

是面向智能手機高品質的量產規格。

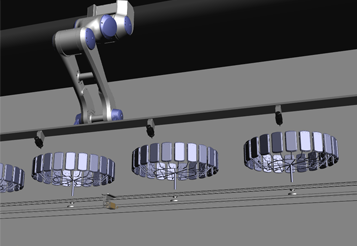

治具上呈放射狀垂直豎掛15個工件，利用旋轉噴涂R技術的薄膜多層涂裝方式完成超光澤涂膜。
◎噴涂數據
　1組治具的工件懸掛數　?。?2pcs／ring
　1組治具的噴涂時間　　?。?0sec／ring　每個約2.7秒
　每個工件的涂料使用量　?。?.5g／pcs

• 設計豎掛旋轉專用治具



• 大量生產用排舞豎掛規格專用圖紙

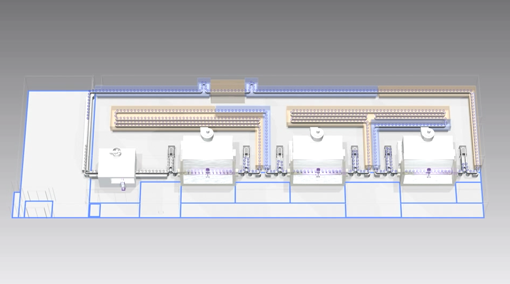

3噴工藝3臺機械手系統例

3噴工藝由3臺排舞完成的噴涂系統事例。
產能：158,400 個　生產時間：20 小時

噴涂機械手 排舞
